Sistem portant 100

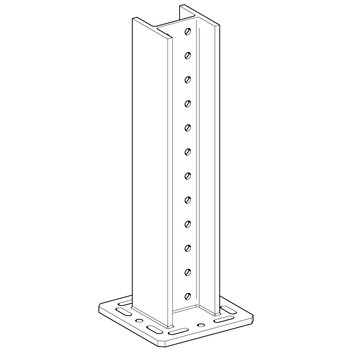

Consola portanta TKO 100

Domeniu de utilizare

Element gata cu un brat pentru montare pe perete, podea sau tavan sau pentru constructia de traverse.

Montare

In functie de cerinte se recomanda diferite modalitati de montare:

a)
Fixare de constructie cu ajutorul a 4 ancore de sarcina mare M12.
b)
Fixare sarcina principala de portante din otel (Latimea flansei 80 – 120 mm) cu ajutorul Setului de montaj 5P M12 S.
c)

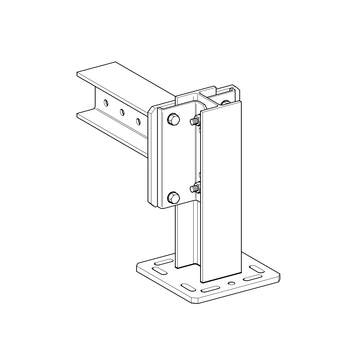

Conectare principala de alte console TKO 100 sau 120 cu ajutorul Conectorului FV 100/120.

Date tehnice

Prezentare:
Placa de baza sudata cu IPBI 100
Material:
Otel, HCP

Aprobari (certificari)

CE-Kennzeichen (Leistungserklärung unter www.sikla.ro/service/downloads)

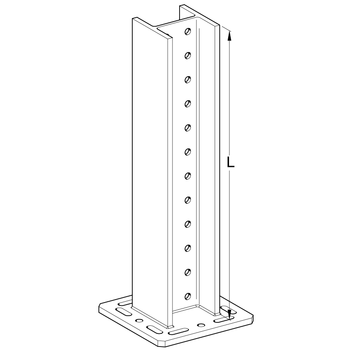

TipL
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
