Sistem portant 100
Consola transversala QKO 100
Domeniu de utilizare
Element prefabricat pentru montaj cu un brat lateral pe beton sau oteluri portante in special in zonele de urcare.
Bei der Variante QKO ist die Flanschfläche parallel zur Grundplatte und einseitig mit einem Stützblech verschweißt. Die Variante QKOq hat den Träger um 90° gedreht und damit senkrecht auf der Grundplatte fixiert.

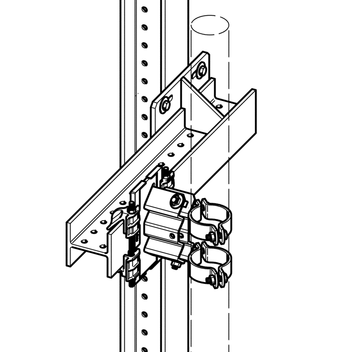

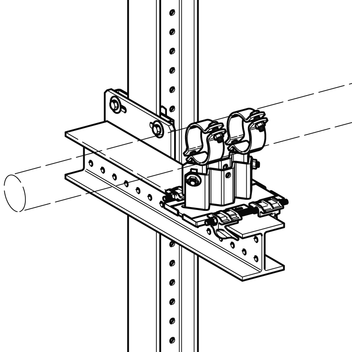

Montare
In functie de aliniere se recomanda mai multe feluri de montare:
| a) | Fixare pe beton cu ajutorul a 4 ancore de sarcina mare M12. |
| b) | Fixare de oteluri portante (Latimea flansei 80 – 120 mm) cu ajutorul setului de montaj 5P M12 S. |
| c) | Fixare principala de TKO 100 sau 120 cu ajutorul Conetorului FV 100/120. |

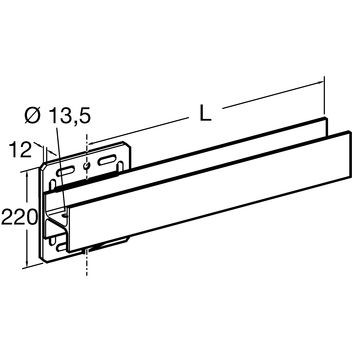

Date tehnice
| Prezentare: | Placa de baza si tabla de sustinere sudate cu IPBI 100 |
| Material: | Otel, HCP |
Aprobari (certificari)
Marcaj CE (declarație de performanță la www. sikla. ro/service/downloads)
