Sistem portant 120

Consola portanta TKO 120

Domeniu de utilizare

Element prefabricat cu un brat pentru montare pe perete, podea sau tavan
sau pentru constructia de traverse. Tipurile TKO 120 x 1500, 2000 sau 3000 pentru montari de perete trebuie fixate in doua parti.

Montare

In functie de cerinte se recomanda diferite modalitati de montare:

a)
Fixare de constructie cu ajutorul a 4 ancore de sarcina mare M12.
b)
Fixare sarcina principala de portante din otel (Latimea flansei 80 – 120 mm) cu ajutorul Setului de montaj 5P M12 S.
c)

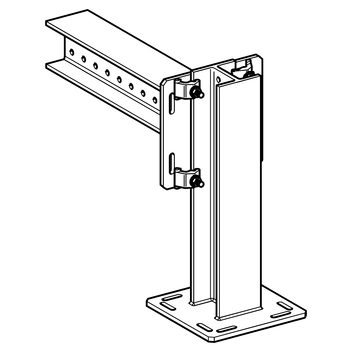

Conectare principala de alte console TKO 100 sau 120 cu ajutorul Conectorului FV 100/120.

Perforatia in puntea profilului portant (ø 13 mm in grila de 50 mm) confera
combinarea cu alte produse de insurubare (M12).

Date tehnice

Dimens. Placa baza
[mm]
Gaura in placa de
Baza ptr.
diametru gaurii in
profil portant [mm]
Gaura de aretare
profil portant [mm]
220 x 220 x 12 M12 13 50

Prezentare:
Placa de baza sudata cu IPB 120
Material:
Otel, HCP

Aprobari (certificari)

CE-Kennzeichen (Leistungserklärung unter www.sikla.ro/service/downloads)

TipL
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
TKO 120 x 35035013,31 193150
TKO 120 x 60060019,91 193167
TKO 120 x 80080025,21 193174
TKO 120 x 1000100030,51 193181
TKO 120 x 1500150043,71 193198
TKO 120 x 2000200056,91 193204
TKO 120 x 3000300083,41 193105
