Colier Ratio S

Domeniu de utilizare

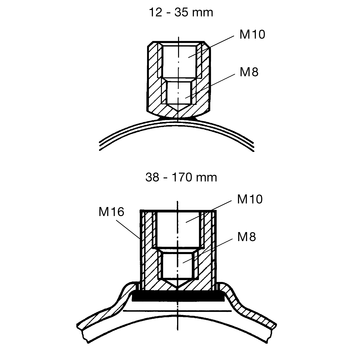

Colier din doua articulatii cu inchidere rapida pentru montarea tevilor. Posibilitate de conectare fara adaptor vezi desen. Cu adaptor: M12, M16, R 1/2", R 3/4", R 1". Potrivit pentru montare pe tavane, podele si pereti si pentru instalatiile izolate fonic conform DIN 4109.
Garnitura de cauciuc este lipita. Astfel se impiedica pierderea garniturii si se pot face schimbari de pozitie si alunecare a tevii la montare, fara blocarea cauciucului.

Livrare

Surub de prindere premontat pe partea pivotanta, prevazut cu inchidere rapida pe partea deschisa. De la marimea 38 mm este prevazut cu o piulita de siguranta 3G incastrata si sudata.

Date tehnice

Gama prindere
[mm]
sarcina max.
admisa (tractiune)
Moment de stringere[Nm]
12 - 35 0,8 kN 2
38 - 90 1,3 kN 2
108 - 170 2,2 kN 3

Sarcina max. de incarcare a fost calculata folosind metoda de incarcare la rupere, tinindu-se cont de o deformare maxima admisa de 1,5 mm respectiv 2 % a diametrului.

Sarcina admisa FZzul,fi in caz de incendiu

Gama de prindere
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Deformare
δmax [mm]
Filet

12 - 35 270 80 20 - 42 M10
38 - 80 450 140 70 40 41 M10
83 - 90 460 170 80 30 45 M10
108 - 170 570 310 200 150 62 M10

Material:
Colier:
Otel, zincat
Garnitura izolanta:
SBR/EPDM, negru (profil de cauciuc vezi cap. Elemente de izolafe fonica)
Reducerea zgomotului:
pana la 18 dB(A)

Aprobari (certificari)



Acestui produs i s-a acordat titlul "Calitate in fixarea conductelor" si "Sistem de fixare testat ptr. incendiu" si se afla sub observatie straina a RAL GZ-655.
Gama prindere
[mm]
DNMaterial
[mm]
B
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
12 - 201/4" - 3/8"20 x 1,5 550,06100 154804
21 - 271/2" - 3/4"20 x 1,5 610,07100 154813
28 - 351"20 x 1,5 710,07100 154822
38 - 451 1/4"20 x 1,5 820,09 50 154831
48 - 561 1/2"20 x 1,5 930,09 50 154840
57 - 632"20 x 1,51040,11 50 154859
64 - 7120 x 1,51120,12 25 154868
73 - 802 1/2"20 x 1,51210,13 25 154877
83 - 903"25 x 2,01410,22 25 154886
108 - 1144"30 x 2,01700,33 25 154895
116 - 12530 x 2,01790,36 25 154901
127 - 13530 x 2,01900,38 25 154910
140 - 1465"30 x 2,02050,40 25 154929
159 - 1706"30 x 2,02300,46 25 154938
