Domeniu de utilizare

Pentru instalatii utilitare in constructiile civile si industriale. Pentru instalatii de sprinclere atestate conf. VdS si standardelor FM. Colierele U sunt folosite pe post de centrare țeavă orizontală și verticală ca punct fix sub forma de „suport directionare”.
Nu sunt admise sarcini de indoire Colier U conform DIN 3570 A vezi cap. "HCP".

Livrare

4 piulite hexagonale si 4 saibe U sunt atasate.

Montare

Au Atunci când este utilizat ca un „suport directionare" trebuie strans pe ambele părți pe profil, cu piulite superioare si inferioare. Teava trebuie să rămână libera pe colier. Ca puncte fixe nu trebuie sa depasasca conectarea cu clădirea si sarcini de îndoire permise.

Date tehnice

Material:
Otel, zincat

Aprobari (certificari)

Marimea DN 8" cu M12 detine un atestat special VdS: Nr. G4810047.

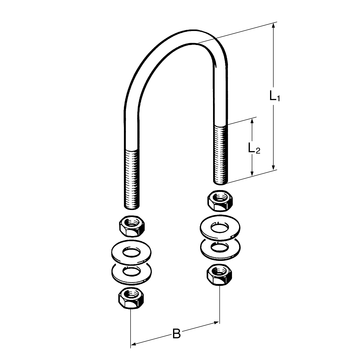

TipDNB
[mm]
L1
[mm]
L2
[mm]
FiletG
[kg]
Amb.
[Buc]
Art.Nr.
21,31/2" 30 4530M80,0850 102162
26,93/4" 35 6040M80,0950 102773
33,71" 42 6740M80,0950 102782
42,41 1/4" 51 7640M80,1050 102791
48,31 1/2" 57 8240M80,1150 102807
60,32" 71 9545M100,21 50 102816
76,12 1/2" 8711145M100,23 50 102825
88,93"10012345M100,24 50 102834
114,34"12615755M120,3925 102171
10812115155M120,38 50 102843
139,75"15218055M120,43 25 102180
13314617255M120,42 25 102852
15917219755M120,46 25 102861
168,36"18020755M120,4610 102199
219,18"23326755M120,56 10 102870
