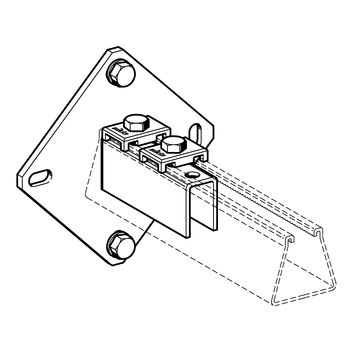

Talpa profil WBD

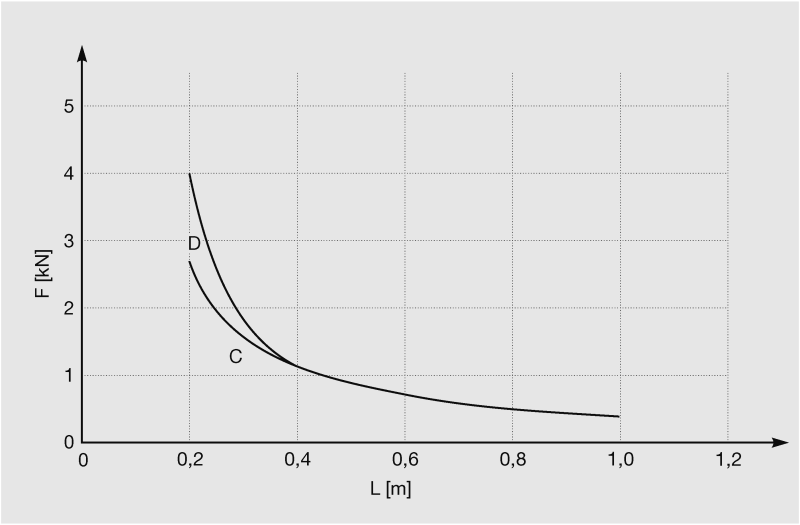

Diagrama sarcini pentru combinarea cu profilul 41-75/65/3,0

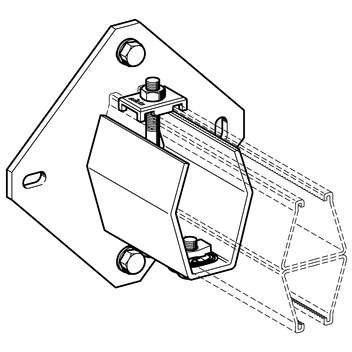

Talpa profil 41-75/65 WBD D

Diagrama sarcini pentru combinarea cu profilul 41-75/65/3,0 D

Restrictii σzul ≤ 160 N/mm2 fzul ≤ L/100 pt L > 300 mm fzul ≤ 3 mm pt L = 200 ... 300 mm

sarcini ancora A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
