Console, talpi de prindere si coltare

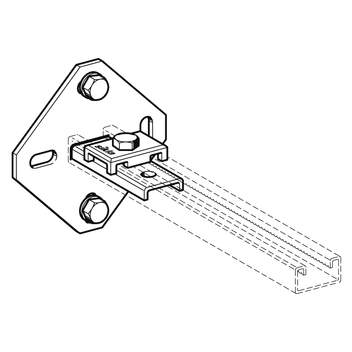

Talpa profil WBD 41/21-31

Talpa profil WBD

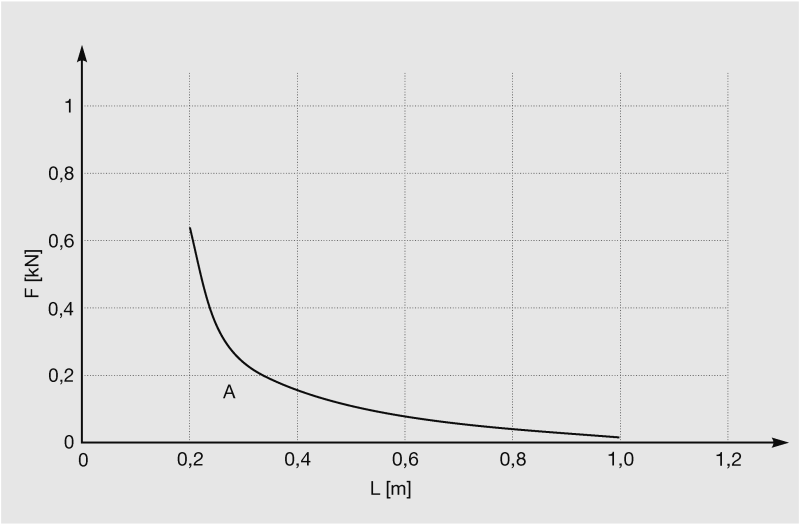

Diagrama de incarcare pentru combinarea cu profilul 41/21/2,0 sau 41/31/2,0

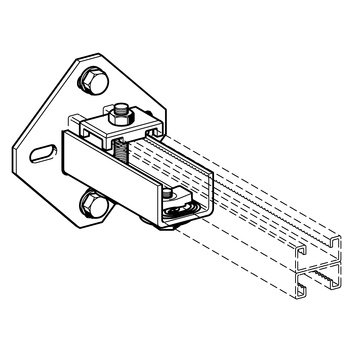

WBD-Halter 41/21 D

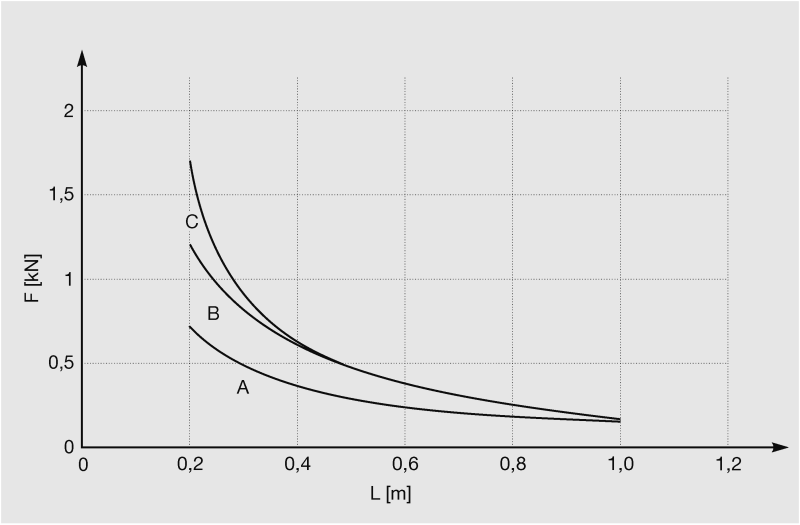

Diagrama de incarcare pentru combinarea cu profilul 41/21/2,0 D


Restrictii
σzul ≤ 160 N/mm2
fzul ≤ L/100 pentru L > 300 mm
fzul ≤ 3 mm pentru L = 200 ... 300 mm
sarcina ancora
A = 1,5 kN
B = 2,5 kN
C = 3,5 kN
D = 6,0 kN
E = 9,0 kN
