Elemente de izolare fonica

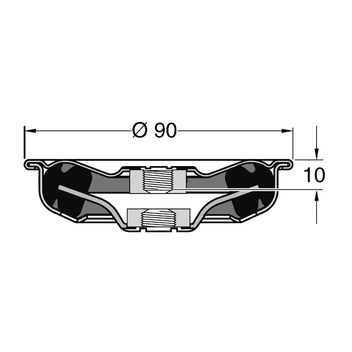

Element izolare fonica SDE 1

Domeniu de utilizare

Elementul de izolare fonica SDE 1 este un element utilizat in mod variabil conform normei de izolatie fonica DIN 4109. Variantele diferite ale acestui produs si multitudinea de combinare cu alte produse asigura aplicabilitatea lui in aproape toate domeniile din constructii.

Livrare

Pentru fiecare element de izolatie fonica exista un stift filetat M10 x 25 atasat.

Montare

Elementul SDE 1 este potrivit pentru montare pe tavane, podele si pe perete. Stiftul filetat atasat M10 x 25 trebuie insurubat pana la capat pentru ca SDE 1 sa fie fixat pe constructie. Pentru insurubarea maxima va veti folosi de cheia cu tepi SDE.
Nota:
La montarea pe perete trebuie evitate momentele cu incarcare prea mari: ex.
prin alinierea suprapusa in combinare cu un profil sau cu o consola coltar.

Date tehnice

Sarcina statica admisa (permanent):
Tractiune: 2,5 kN
Compresiune: 3,0 kN
Impingere: 0,5 kN
Constanta arcului in raport
cu sarcina statica admisa:
la 0,12 kN 13,7 kN/cm
la 0,40 kN 16,9 kN/cm
la 0,80 kN 30,5 kN/cm
Amortizare zgomot:
pana la 18,9 dB(A)
Temperatura de utilizare:
-50°C pana +110°C

Tip
conectare laterala
conectare prin sistem
SDE 1 - M10 M10 M10
SDE 1 - 3G M10 3G-conectare: M8/M10/M16

Material:
Parti metalice:
Otel, galvanizat
Element izolatie:
EPDM, duritate 45+/-5° Shore
TipG
[kg]
Amb.
[Buc]
Art.Nr.
SDE 1 - M100,2725 162735
SDE 1 - 3G0,2725 136989
