Elemente de izolare fonica

Element izolare fonica SDE 2 - UG 16

Domeniu de utilizare

Element de izolare fonica pentru sarcini mari se utilizeaza in special pentru fixari cu amorizare de zgomot conform DIN 4109 pentru

  • suspendari singulare pe tija filetata M16, deasemenea pentru constructii pe tavane cu diferite pante, si pentru
  • amortizare de zgomot la fixarea de puncte fixe in aliniere tip capra prin folosirea a 4 elemente de izolare fonica SDE 2 – UG 16.

Potrivit si pentru montare izolata fonica a sprijinilor oblice.
Pentru montajul pe profile Sikla se recomanda incepand cu Tip 41/41.

Livrare

Sistemul de atarnare laterala este preasamblat cu un surub hexagonal M10 si contrapiulita.

Montare

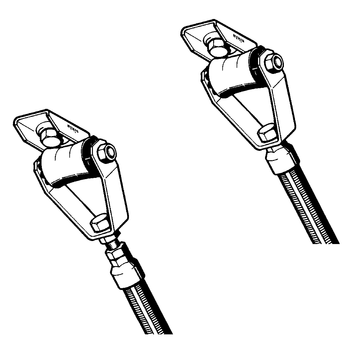

Pentru fixari cu amortizare de zgomot (suspendari singulare) se recomanda fixarea centrata pe colierul Stabil D-3G.
Pentru fixari cu amortizare de zgomot a punctelor fixe in aliniere tip capra (imaginea de jos) luati in considerare indicatiile de la Sikla Puncte fixe. In loc de a instala 4 articulatii universale se vor fixa de elementul de constructie 4 elemente de izolare fonica SDE 2 – UG 16.

Date tehnice

Sarcina nominala (tractiune- sau compresiune pentru
fiecare directie de rotire):

max. 10 kN
Forta pentru punct fix pe axa tevii pentru
aliniere tip capra (Imaginea de jos):

max. 25 kN
Amortizare de zgomot :
pana la 15 dB(A)

Indicatie:
Suspendarile singulare din cauza actiunii fortelor transversale necesita un sprijin suplimentar.
Pentru elemente de conexiune suplimentare se va lua in calcul dimensionarea ancorei.

Tip
Conexiune
parte de constructie
[mm]
Conexiune
sistem
[mm]
Constanta de elesticitate
c
[kN/mm]
SDE 2 - UG 16 ø 16,5 ø 17,0 3,5

Material:
Corp metalic:
Otel zincat
Element de izolare:
PUR (spuma moale), RG 650 kg/m3
Temperatura de utilizare:
-30 pana +100°C
TipG
[kg]
Amb.
[Buc]
Art.Nr.
SDE 2 - UG 160,9810 161053
