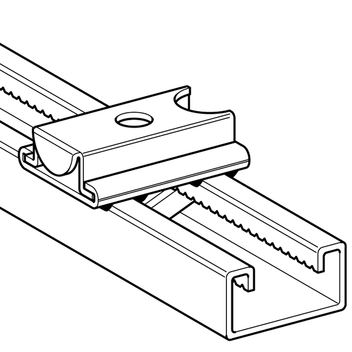

Glisiera GS 1G

Domeniu de utilizare

Glisiera pentru fixarea tevilor de dimensiuni mici cu dilatare longitudinala. Economiseste spatiu si de aceea se poate folosi in spatii cu distante mici intre tevi, in mod deosebit in combinatie cu coliere Ratio S si LS. Opritorul de la sanie impiedica impingerea tevii si in acelasi timp confera un montaj confortabil. Canalele de culisare garanteaza la montarea la 90 º - a glisierei si impiedica rasucirea.

Montare

Ideal de profilul 41 cu surub flansa M10 x 25. La ancora cu surub flansa M 10 x 15. Fixarea cu surub cap hexagonal M8 respectiv M10 este deasemenea posibila.

Date tehnice

Sarcina admisa montare pe tavan:
0,6 kN
Sarcina admisa montare pe podea:
1,2 kN
Brat pirghie Lmax:
75 mm
Moment de torsiune admis:
20 Nm
Max. distanta de alunecare:
45 mm
Coeficient de frecare µ0:
0,15
Coeficient de alunecare µ:
0,13

Material:
Element de baza sanie:
Otel, zincat
TipConect. filetatG
[kg]
Amb.
[Buc]
Art.Nr.
1GM100,0825 198834
