Glisiere

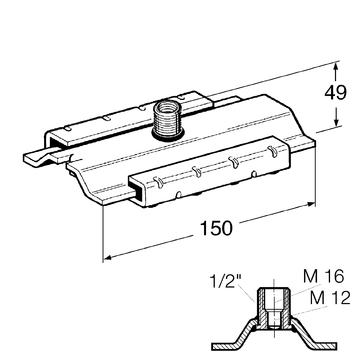

Glisiera GS H3G
Domeniu de utilizare
Glisiera masiva pentru constructiile de hale si pentru montare pe profile. Preferabil cu colierele Stabil D-3G si colierul de refrigerare SKS Top-2C.
Conectare variabila in functie de sarcina: M12, M16. In combinatie cu adaptorul 1/2"-Adaptor (vezi Adaptor IG/IG) sunt si alte posibilitati. Izolare fonica prin sanie izolata cu poliamida.
Montare
Pentru montaje de la DN 100 se va monta o contrapiulita G 1/2" pe piulita sudata 3G.
Date tehnice
| Sarcina admisa montare pe tavan: | 5,0 kN |
| Sarcina admisa montare pe podea: | 9,0 kN |
| Moment de torsiune admis la montare pe perete cu H3G2*: | 350 Nm |
| Temperatura de utilizare: | 130°C |
| Varianta GS | |
| Coeficient de frecare µ0 : | 0,18 |
| Coeficient de alunecare µ: | 0,14 |
| Material: | |
| Element de baza si sanie: | Otel, galvanizat |
| Sina: | Poliamid intarit cu fibra de sticla |
| Varianta ULTRA glisare: | ........ |
* Momentul de pliere al elementelor de conectare trebuie luat in calcul!
| Typ | max. Hebelarm [mm] | max. Hebelarm ULTRAglide [mm] | max. Gleitweg s [mm] |
|---|---|---|---|
| H3G | 250 | 400 | 100 |
| H3G2 | 250 | 400 | 135 |
Sarcina maxima admisa FZ* la cerinte la foc
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 1.000 | ≤ 540 | ≤ 360 | ≤ 260 |
FZ = Sarcina de tractiune max. admisa
* Se va lua in considerare incarcarea admisa a elementelor de conexiune. Aceasta se refera inspecial la cerinte la foc.
