High Corrosion Protection

Clema suport TCS HCP

Domeniu de utilizare

Clema suport este un element masiv de conectare si montare potrivit pentru tevi, canale sau aparatelor pe profile din otel (I-, T-, U- portante si profil de colt).

  • Pe suporti potriviti combinarea cu o articulatie universala VA confera posibilitatea alinierii perpendiculare.
  • Posibilitate de utilizare ca fixare simpla sau montare de traverse sau constructii laterale.
  • Clemele suport din grupa TCS 1 prin profilul deosebit al piciorului se preteaza pentru montarea in deschizatura profilului Sikla 41 mm.

Livrare

Element turnat cu surub de prindere si contrapiulita complect preasamblat.

Montare

Surubul de prindere al clemei suport se insurubeaza cu mana si dupa aceea se strange conform indicatiilor de montare. Varful surubului intra in materialul suportului, iar prin centrarea fortelor confera o sigurata mai ridicata. Pentru siguranta se strange contrapiulita.
La folosire in portiunea de margina se monteaza suplimentar o saiba patrata 41.

Nota: Se vor citi si indicatiile de montare!

Date tehnice

Sarcina nominala este valabila pentru noile cleme suport de flanse suport edeteriorate.

TCS 1
5,0 kN
TCS 2
8,5 kN
Material:
Turnat, HCP

Aprobari (certificari)

Die Trägerklammer TCS HCP ist für den Anlagenbau im Bereich ortsfester Feuerlöschanlagen vom VdS und von FM anerkannt und zugelassen.
Für weitere Einsatzbereiche: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045

TipConexiune
[in fata / in spate]
Gama prind. flansa paral.
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.

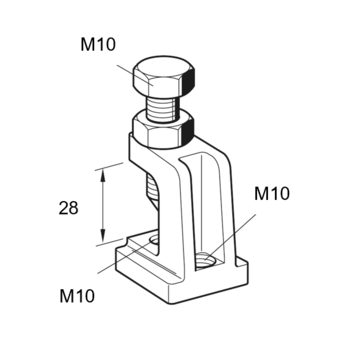

TCS 1 M10M10/M10260,2150 162151

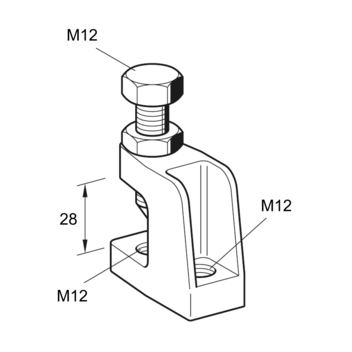

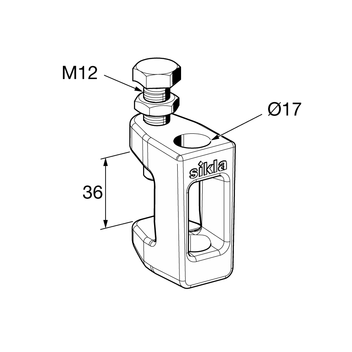

TCS 2 M12M12/M12260,2825 117327
