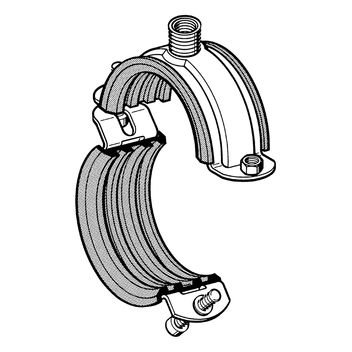

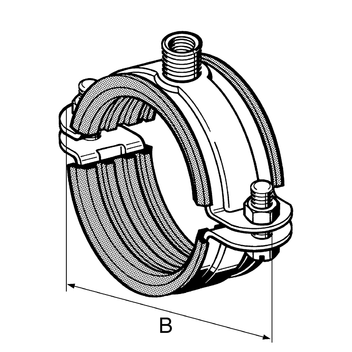

Colier Stabil D-2G/-3G c. G. FM HCP
Domeniu de utilizare
Pentru instalatiile tehnice utilitare in industrie, constructii civile si in domeniul comunal. Impreuna cu garnitura de cauciuc este adecvat ca amortizor de zgomot la fixarea tevilor in conformitate cu DIN 4109.
Livrare
Marimile de la 29 la 115 mm au pe parte articulatiei piulite sudate pentru suruburile de prindere. Surubul de prindere este premontat pe partea pivotanta si este asigurat impotriva pierderii. De la marimea 124 mm suruburile de prindere si piulitele lor sunt atasate.
Date tehnice
|
Gama de prindere [mm] | sarcina max. admisa (tractiune) | Moment de stringere[Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 3 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
Sarcina max. de incarcare a fost calculata folosind metoda de incarcare la rupere, tinindu-se cont de o deformare maxima admisa de 1,5 mm respectiv 2 % a diametrului.
Sarcina admisa FZzul,fi in caz de incendiu
| Gama de prindere [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformare δmax [mm] | Filet ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |

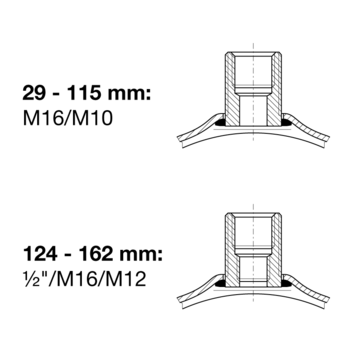

| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Material: | |
| Colier: | Otel, HCP |
| Izolator: | SBR/EPDM, negru (profil de cauciuc, vezi cap. Elemente de izolatie fonica), lipit pentru a nu se pierde |
Aprobari (certificari)
 |  | Acestui produs i s-a acordat titlul "Calitate in fixarea conductelor" si "Sistem de fixare testat ptr. incendiu" si se afla sub observatie straina a RAL GZ-655. |
FM-Approval
FM - Pipe Clamps Stabil D and Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
