High Corrosion Protection

Suport soclu SHB HCP

Domeniu de utilizare

Komplettlösung inkl. Schutzmatte für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. In Kombination mit dem Sikla Montagesystem lassen sich beliebige Aufbauten realisieren. Die wasserdurchlässige Schutzmatte ermöglicht eine sichere und zuverlässige Unterstützung mit gleichmäßiger Lastverteilung. Besonders geeignet für die Befestigung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen.

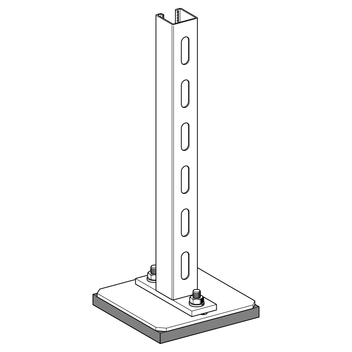

An den Sockelhalter lassen sich folgende Bauteile anbinden: Gleitsätze, Grundplatten, Winkelkonsole 150/150, Gelenk JOI 41 T, Montageschiene 41, Auslegerkonsole, WBD-Halter für einfache Schiene

Montare

Mutter abschrauben, Schraubenabstand auf das Lochbild des anzubindenden Bauteils einstellen und anschrauben.

Date tehnice

Stat. E-Modul:
Se orienteaza de
DIN 53513

0,8 - 0,9 N/mm2
Dinam. E-Modul:
Se orienteaza de
DIN 53513

0,6 - 2,2 N/mm2
Rest de deformare la compresiune:
DIN 53572
ca. 4,5 %
Masurat la 30 min. dupa incarcare
la 50 % deformare /
23°C dupa 72 ore.
Rezistenta la tractiune:
DIN 53571
0,40 N/mm2 valoare minima
Rupere la intindere:
DIN 53571
70 % valoare minima
Rupere prelungita la intindere:
DIN 53515
3,4 N/mm2 valoare minima
Comportament la foc:
DIN 4102
B2

Tests zur Ermittlung der Reibungswerte sind kundenseitig durchzuführen. Abhängig von der verwendeten Dachfolie muss kundenseitig über den Einsatz einer zusätzlichen Trennschicht (z. B. Vlies) entschieden werden. Des Weiteren ist die Statik von einer qualifizierten Fachkraft zu prüfen.

Material:
Otel, HCP, Kautschuk-Verbundwerkstoff

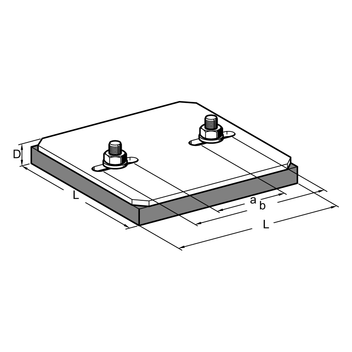

Typ
L [mm]
a [mm]
b [mm]
D [mm]
SHB 160 164 x 164 65 131 20
SHB 300 304 x 304 65 131 20
SHB 450 454 x 454 65 131 21
SHB 600 604 x 604 65 131 23

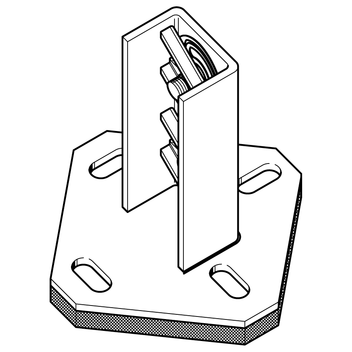

Typ
Profilhöhe hmax [mm]
Plattenabmessung [mm]
SHB 41-1 41 - 62 110 x 110
SHB 41-2 41 - 62 160 x 160

Alte masuratori vezi WBD-suport.

TipG
[kg]
Amb.
[Buc]
Art.Nr.
SHB 1601,3010 113117
SHB 3004,501 113118
SHB 45011,501 113119
SHB 60026,501 113120

SHB 41-11,2210 198902
SHB 41-22,305 198919
