Otel inoxidabil

Colier cu surub SRS VA

Domeniu de utilizare

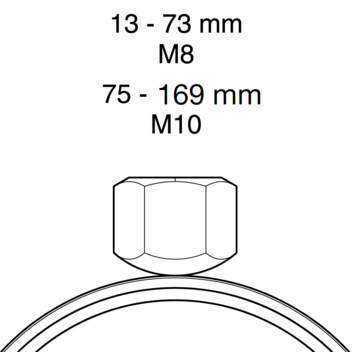

Colier pentru tevi, din 2 bucati cu conector M8 sau M10 pentru fixarea tevilor in tehnica constructiilor civile.

Livrare

Colier complet cu 2 suruburi de prindere; premontat pe o parte, iar din aceasta cauza poate fi folosit imediat. Pe partea deschisa a colierului surubul de prindere este asigurat impotriva pierderii.

Date tehnice

Gama prindere
[mm]
Conector
filetat
incarca max.
admisa [tractiune)
Moment de stringere
[Nm]
13 - 73 M8 0,6 kN 2
75 - 169 M10 2,5 kN 2

Incarcarea maxima admisa s-a calculat avindu-se in vedere metodele statistice ale fortelor de rupere, prin mentinerea unei deformari maxime de 1,5 mm respective 2 % de prindere a diametrului tevii.

Material:
Otel inoxidabil A4
Gama prindere
[mm]
Pt. teava
[DN]
Material
b x s
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
13 - 181/4" + 3/8"20 x 1,50,04100 170587
19 - 221/2"20 x 1,50,05100 170602
27 - 303/4"20 x 1,50,05100 170611
32 - 361"20 x 1,50,05100 170620
40 - 441 1/4"20 x 1,50,0650 170639
48 - 541 1/2"20 x 1,50,0750 170648
60 - 662"20 x 1,50,0850 170657
68 - 73-20 x 1,50,0925 173342
75 - 802 1/2"25 x 2,00,1525 170666
84 - 893"25 x 2,00,1625 170675
102 - 108-25 x 2,00,1925 173351
110 - 1154"25 x 2,00,2025 170684
129 - 1405"25 x 2,50,2625 110882
159 - 1696"25 x 2,50,3125 110883
