Nod de mijloc IR-M
Domeniu de utilizare
Nodul de mijloc IR-M este utilizat în legătură cu grilele de instalare pentru a crea un nod de mijloc. În combinație cu șinele de montaj 41 și nodurile de capăt IR-E, poate fi creată o rețea completă de instalare. La conectarea la structura clădirii, suspensia de rețea IR, care permite suspendarea y, poate fi utilizată, dacă este necesar.
O rețea de instalare permite adaptarea economisirii de timp și de cost a sursei media. Ajustările necesare în procesul de producție pot fi realizate economic.
- Economisire de timp cu componentele Pressix CC
- Selecție flexibilă a șinelor de montaj
- Modificare ușoară a nodurilor de capăt și de mijloc
Livrare
1 x Grila IR-RA M10
2 x Cârlig de montare
2 x Placă de prindereh
2 x Șurub hexagonal M10 x 25
2 x Placă filetată NT CC 41
Montare
| 1. | Agățați cele două cârlige ale nodului central de șina de montare. |
| 2. | Așezați suportul grilei peste cele două cârlige de montare și strângeți. |
| 3. | Introduceți șina transversală în cârligele nodului și fixați-o folosind o placă de prindere, o placă filetată NT CC 41 și un șurub hexagonal. |
Date tehnice
| Tip | Sine montaj transversale | Sine montaj longitudinale | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-M 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-M 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

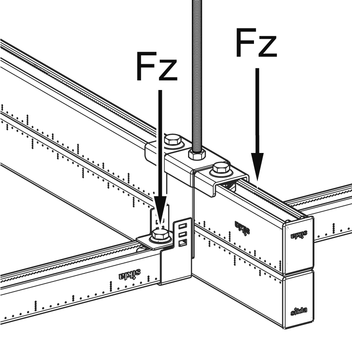

| Sarcină maximă admisă per punct de fixare Fz: | 6 kN |
| Cuplul de strângere: | 10 Nm |
| Material: | Otel, galvanizat |
