Domeniu de utilizare

Pentru constructia profesionala si facila a traverselor, consolelor de perete si a
cadrurilor portante in consctructii chiar si pentru preasamblari.
Toate profilele din sistemul 41 sunt potrivite ca sine conductoare si portante pentru glisiera 41.

Livrare

Profilele duble ale sistemului 41 sunt unite prin presare astfel riscul
coroziunii la imbinarii este eliminat.

Montare

In caz de necesitate montarea profilelor se poate face si pe santier, totusi
prinderea a 2 sine individuale trebuie facuta dupa cum urmeaza:
Perforatia 2:
surubul hexagonal interior M8 x 16 conectat cu piulita.
Perforatia 3 si 4:
Folositi elementul de prindere KL 1. Montajul prevazut in fisa tehnica a produsului.

Toate profilele sistemului 41 prezinta zimti interiori si pot fi combinate cu mai multe produse de sistem: Surub ancora HZ, Portant WBD, Clema suport TCS 1,
Pressix CC 41, etc.

Date tehnice

Material:
Otel 1.0350, zincat conf. DIN EN 10346

Alte date tehnice pe paginile urmatoare.

D = Profil dublu

Diagrama de incarcare s. a.

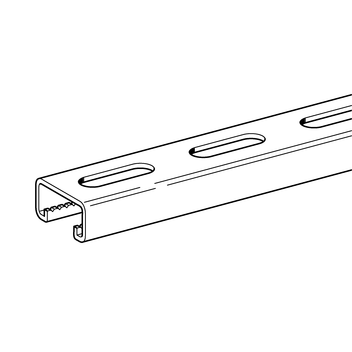

Profil MS - alte date tehnice
Profil MS 41/21/1,5
Profil MS 41/21/2,0
Profil MS 41/31/2,0
Profil MS 41/41/2,0
Profil MS 41/41/2,5
Profil MS 41/45/2,5
Profil MS 41/52/2,5
Profil MS 41/62/2,5
Profil MS 41-75/65/3,0
Profil MS 41-75/75/3,0

Aprobari (certificari)



Acestui produs i s-a acordat titlul "Calitate in fixarea conductelor" si se afla sub observatie straina a RAL GZ-655.

* = nu are titlu de calitate

TipLungime
[m]
G
[kg/m]
Amb.
[m]
Art.Nr.
41/21/1,521,0010 173837
41/21/1,561,006 173846
41/21/2,021,3410 193686
41/21/2,061,346 193709
41/31/2,021,5510 198872
41/31/2,061,556 198889
41/41/2,022,0010 193723
41/41/2,062,006 193747
41/41/2,522,3410 173909
41/41/2,562,346 166720
41/45/2,522,4710 193754
41/45/2,562,476 193761
41/52/2,522,6710 193778
41/52/2,562,676 193785
41/62/2,563,006 193792
41-75/65/3,065,006 173990
41-75/75/3,065,346 173999

41/21/2,0 D *22,342 193808
41/21/2,0 D *62,346 193815
41/41/2,0 D *63,676 193822
41/41/2,5 D *64,346 166757
41/52/2,5 D *65,346 193846
41/62/2,5 D *66,006 193853
41-75/65/3,0 D *69,346 174152
41-75/75/3,0 D *610,346 174161
