Sistem de asamblare siMetrix 46
Adaptor profil MPA F
Domeniu de utilizare

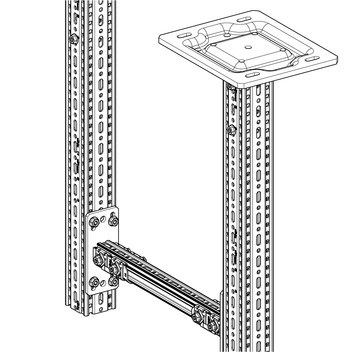

Pentru realizarea de construcții cu sarcini mici/medii cu sistemul de sarcini mari siFramo. Pernmite trecerea sistemului de la siFramo TP F80 sau 100 la profilul siMetrix PRO 46.
Montare

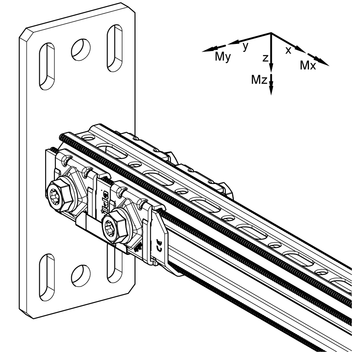

Apăsați ambele părți pe placa de conectare pentru montarea profilului, introduceți profilul și închideți. Elementele de fixare trebuie să intre în canelurile profilului, apoi să strângeți șuruburile.
Conexiune tălpii la sistemul siFramo se realizeaza cu 4 șuruburi autoforante FLS F.
Date tehnice
Tip | B [mm] | H [mm] | t [mm] | d [mm] | l x b [mm] | L [mm] | Dimensiune șurub |
---|---|---|---|---|---|---|---|
MPA F 80-46 | 80 | 190 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
MPA F 100-46 | 100 | 210 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
Tip | Vx,zul [kN] | ± Vy,zul [kN] | Vz,zul [kN] | - Vz,zul [kN] | My,zul [kNm] | - My,zul [kNm] | ± Mz,zul [kNm] |
---|---|---|---|---|---|---|---|
MPA 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
Configurație: | Placă de bază sudată cu suport de profil |
Sculă electrică necesară: | T50 Bit sau 17 mm (AF) Socket Bi |
Cuplu strângere: | 20 Nm |
Material: | Oțel, HCP |
