Sistemul de profile CC 27

Ansamblu PBS CC 27

Domeniu de utilizare

Sistem de montare rapid pentru fixarea rationala a colierelor si al altor elemente de constructie de profilele Sikla 27/27 si 27/15.

  • Economisire de timp prin folosirea unui ansamblu punct fix in loc de patru piese separate.
  • Reglarea usoara a inaltimii in cadrul prpfilului.
  • Chiar si in profile verticale se autosustine cu resortul; in acelasi timp se poate deplasa cu mana.
  • Stiftul este asigurat impotriva desurubarii.
  • Canelurile se pot scurta din 10 mm cu ajutorul taietorului de bolturi PBC fara firiz sau cu refiletare.

Livrare

Ansamblu complect preasamblat.

Montare

Ansamblu se introduce in profil, se strange piulita cu 10 Nm – gata!
Demontare prin rotirea la stanga a stiftului cu caneluri in acelasi moment se apasa in directia profilului.

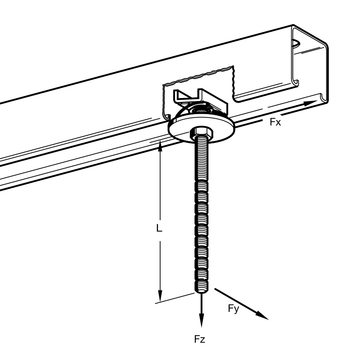

Date tehnice

Fz =
1,5 kN
Fx =
0,8 kN
Fy =
Forta transversala pe stift

Material:
Otel, galvanizat zincat
TipL
[mm]
Fy
[N]
G
[kg]
Amb.
[Buc]
Art.Nr.
M8 x 3535750,03100 195888
M8 x 7575350,05100 195895
M8 x 125125200,0650 195901
M8 x 175175-0,0850 195918
M8 x 275275-0,1150 195925
