Sistemul de profile CC 27

Profil montaj MS 27 - 1,25

Domeniu de utilizare

Se potriveste excelent pentru confectionarea rapida, simpla si profesionala a traverselor si cadrurilor de profil usoare direct pe santier. Profilele sunt compatibile cu toate produsele sistemului Pressix CC 27.

Montare

Fixare simpla cu cui de profil PN si surub ancora MMS-PR.

Date tehnice

Material:
Otel 1.0350, zincat la cald conf. DIN EN 10346

Tip
B/H/s [mm]
Moment de rezistenta
[cm3 ]
Moment portant
[cm4 ]
Raza de portanta
[cm]
27/15/1,25
Wy : 0,27
Wz : 0,65
ly : 0,22
lz : 0,88
iy : 0,55
iz : 1,10
27/25/1,25
Wy : 0,59
Wz : 0,96
ly : 0,80
lz : 1,29
iy : 0,90
iz : 1,15
27/37/1,25
Wy : 1,08
Wz : 1,33
ly : 2,15
lz : 1,79
iy : 1,29
iz : 1,18

Tip
B/H/s [mm]

Sectiune
A [cm2 ]

Distanta
e [cm]

max. adm.
Punct de incarc. la tractiune
Fmax (Zug) [kN]

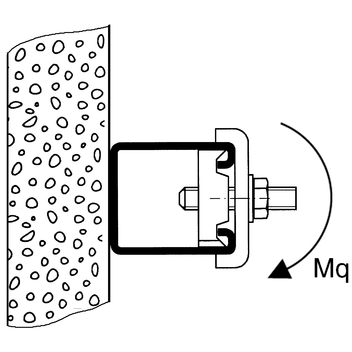

adm. Latura-
moment incarc.
Mq [Nm]
27/15/1,25 0,73 0,84 1,5 10
27/25/1,25 0,98 1,36 1,5 10
27/37/1,25 1,28 1,98 1,5 10

Indicatie: Toate valorile i-au in calcul perforatiile.

Diagrama de incarcare s.a.:

Profil montaj MS 27 - 1,25
Profil montaj MS 27/37

Aprobari (certificari)



Acestui produs i s-a acordat titlul "Calitate in fixarea conductelor" si se afla sub observatie straina a RAL GZ-655.

TipLungime
[m]
G
[kg/m]
Amb.
[m]
Art.Nr.
27/15/1,2520,5420 110856
27/25/1,2520,7520 110857
27/25/1,2560,7536 110858
27/37/1,2520,8920 110569
27/37/1,2560,8924 110570
