Suporti si fixari bride trapezoidale

Articulatie universala UG

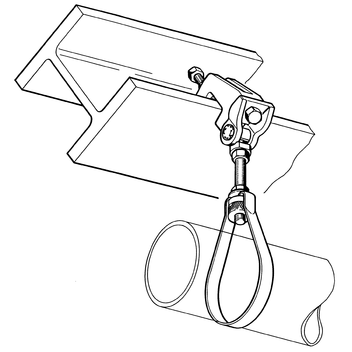

Domeniu de utilizare

Conectare universala de elementele de constructie potrivite determinata de unghiul de ajustare continuu. Fixare directa de elemente de constructie, de cleme suport, profile de montaj etc., in special ca si sustinere oblica pe console precum si directionarea punctelor fixe si mobile (tipuri UG FP pentru constructii de puncte fixe pentru insurubarea directa a colierelor) :

  • Unghi de ajustare continuu
  • Reglarea lungimii si inaltimii prin schimbarea pozitiei stiftului filetat
  • Botlul articulatiei este asigurat impotriva pierderii
  • Sprijin sigur al piulitei pe placa.

Livrare

Cu placa de sprijin si piulita.

Montare

Stiftul filetat se va insuruba complect in boltul articulatiei (se va controla vizual).
Reglarea si fixarea unghiului se realizeaza prin strangerea piulitei atasate in directia placii.

Date tehnice

Tip
Sarcina
[kN]
Placa
ø DA [mm]
Piulita
UG M8 5,8 10,5 Piulita flansa
UG M10 8,0 10,5 Piulita flansa
UG M12 13,0 16,5 Piulita flansa
UG M16 13,0 16,5 Piulita hexagonala

UG FP M12 10,0 16,5 Piulita flansa
UG FP M16 10,0 16,5 Piulita hexagonala

Zulässige Belastung Fzzul im Brandfall

Typ
FWD 30
[kN]
FWD 60
[kN]
FWD 90
[kN]
FWD 120
[kN]
M8 0,60 0,45 0,34 0,26
M10 0,60 0,60 0,54 0,42
M12 1,60 1,03 0,79 0,61
M16 1,60 1,60 1,47 1,13

Material:
Otel zincat

Aprobari (certificari)

VdS-Certificare G4980055 pentru tipurile UG M8 pana UG M16.

TipBolt-ArticulatieA
[mm]
B
[mm]
ø D
[mm]
L
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
UG M8M 8264010,5510,1850 198636
UG M10M10264010,5510,1250 198643
UG M12M12335017,0710,3725 158075
UG M16M16335017,0710,3625 158084

UG FP M12M12335017,0710,3225 158093
UG FP M16M16335017,0710,3125 158109
