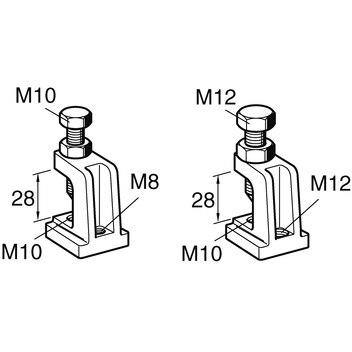

Clema suport TCS
Domeniu de utilizare
Clema suport este un element masiv de conectare si montare potrivit pentru tevi, canale sau aparatelor pe profile din otel (I-, T-, U- portante si profil de colt).
- Pe suporti potriviti combinarea cu o articulatie universala confera posibilitatea alinierii perpendiculare.
- Posibilitate de utilizare ca fixare simpla sau montare de traverse sau constructii laterale.
- Clemele suport din grupa TCS 1 prin profilul deosebit al piciorului se preteaza pentru montarea in deschizatura profilului Sikla 41 mm.
Livrare
Element turnat cu surub de prindere si contrapiulita complect preasamblat.
Montare
Surubul de prindere al clemei suport se insurubeaza cu mana si dupa aceea se strange conform indicatiilor de montare. Varful surubului intra in materialul suportului, iar prin centrarea fortelor confera o sigurata mai ridicata. Pentru siguranta se strange contrapiulita.
La folosire in portiunea de margina se monteaza suplimentar o saiba patrata 41.
| Nota: | Se vor citi si indicatiile de montare! |
| | Pentru FM-constructii se foloseste numai filet ≥ M10! |
Date tehnice
Sarcinile de incarcare urmatoare sunt valabile numai pentru cleme suport noi si numai pentru flanse suport nedeteriorate.
| Sarcini nominale: |
| Grupa TCS 0: 3,5 kN |
| Grupa TCS 1: 5,0 kN |
| Grupa TCS 2: 8,5 kN |
| Material: | Elementul de baza turnat si surubul de prindere 8.8, zincat. |
Aprobari (certificari)
Clemele suport TCS sunt pentru constructii in domeniul sationar a utilajelor de spriclere acceptate si aprobate de VdS si FM.
Pentru TCS OLC: G4950065 und G4950066 (montare verticala cu M10 pana la h_max = 150 mm si numai pana la DN 50); pentru alte tipuri si diferite
domenii de utilizare: G4820023; G4830054; G4800039/ ...45; G4990027.
