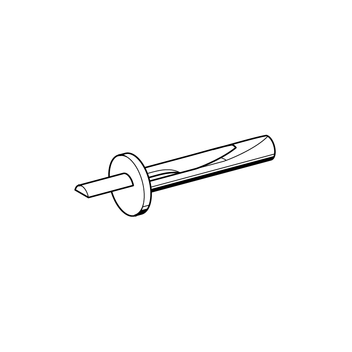

Domeniu de utilizare

Potrivit pentru montaj petrecut pentru fixare rapida si sigura a pieselor de constructie de tavane sau pereti din beton in incaperi inchise – cu exceptia incaperilor umede.

  • Gaurire minima (numai 6 mm) si montare usoara prin percutie.

Montare

Potrivit pentru montare este mandrina de percutie PN.

Date tehnice

Sarcina admisa in zona de tractiune [kN]
Pentru fixare conf. certific. In beton ≥ B25
2,4
Distanta axiala a ≥ [mm]
200
Distanta marginala ar ≥ [mm]
150
Gros. minim. a piesei de constr. d [mm]
80
Diametrul gaurii d0 [mm]
6
Adincimea gaurii h0 ≥ [mm]
40
Adincimea de ancorare efectiva hef ≥ [mm]
32

Valoarea de siguranta conf. ETAG este realizata. Sunt valabile valorile certificarilor nominalizate in fiecare editie actualizata.

Material:
Otel, galvanizat, zincat

Aprobari (certificari)

ETA-Numar certificari: ETA-06/0259
Certificari in zona de tractiune pentru folosirea la fixari multiple a sistemelor care nu sunt de rezistenta in beton.

Certificari de sarcini pentru incarcari in caz de incendiu:

30 min. N(30)
= 0,8 kN
60 min. N(60)
= 0,7 kN
90 min. N(90)
= 0,6 kN
120 min. N(120)
= 0,4 kN

R30 pana R120

Distanta axiala a ≥ [mm]
200
Distanta marginala ar ≥ [mm]
150
TipLung. diblu
[mm]
Lung ef. max
da [mm]
Adancime perforatie
la montajul prin
insertie td [mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
PN 27 N6 x 35395400,01100 196298
