siFramo 100

Adaptor frontal STA F 100

Domeniu de utilizare

Componentă plug-in concepută pentru a crea o placă de capăt la capătul deschis al unei secțiuni de siFramo TP F 100 sau a unui suport consola AK F 100. Tipurile de variație F 100-80 (E) sunt proiectate pentru a combina F 100 cu secțiunile de siFramo F 80. Inserția octogonală permite utilizarea completă a secțiunii grinzii în spațiul necesar suportului final STA în sine.

Montare

În funcție de situație, se recomandă diferite opțiuni:

a) Cu șuruburi 2x4 autoforante FLS atunci când sunt utilizate pentru a conecta 2 secțiuni de siFramo.
b) Cu 4 șuruburi autoforante FLS aplicate pe inserția octogonală și 2 ancore/fixări adecvate de perete atunci când sunt conectate la structura clădirii

Secțiunea siFramo TP F 100/100 conectată la adaptorul STA F 100 trebuie înșurubat cu 4 șuruburi autoformante FLS F. Pe fiecare din părțile opuse sunt necesare 2 șuruburi autoformante.

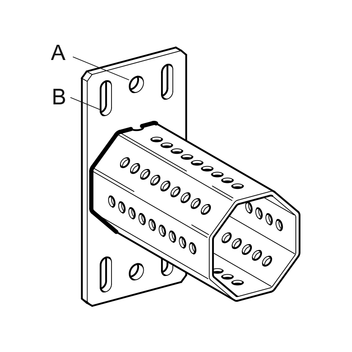

Date tehnice

Typ
Dimensiune talpa
[mm]
A
[mm]
B
[mm]
H
[mm]
STA F 100 210 x 100 x 8 14 20 x 11 188
STA F 100-E 185 x 100 x 8 - 20 x 11 188
STA F 100-80 210 x 100 x 8 14 20 x 11 148
STA F 100-80-E 185 x 100 x 8 - 20 x 11 148

Configurație:
Placă de bază sudată la Octogon F 100 sau F 80
Material:
Placă de bază:
Otel, HCP
Octagon:
Otel, HCP

Aprobari (certificari)

Marcajul CE (declarația de performanță la www.sikla.de/downloads)

TipG
[kg]
Amb.
[Buc]
Art.Nr.
STA F 1002,41 113073
STA F 100-E2,21 113074
STA F 100-802,01 113337
STA F 100-80-E1,81 113481
