siFramo 100

Adaptor STA F 160-Q

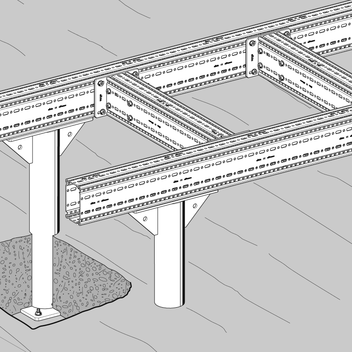

Domeniu de utilizare

Componentă plug-in concepută pentru a crea o placă de capăt la capătul deschis al unei secțiuni de siFramo TP F 100/160.

Montare

Pentru conectarea la siFramo TP F 100/160 (partea flanșă 160) sunt necesare 4 șuruburi autoforante FLS F. Secțiunea siFramo TP F 100 conectată la suportul de capăt STA F 160-100-E trebuie inșurubat cu 4 șuruburi autoforante FLS F. Pe fiecare dintre părțile mai late sunt necesare 2 șuruburi autoforante FLS F. Fixarea pe pereți și tavane se realizează cu ancore de perete adecvate M10.

Date tehnice

Tip
Dimensiuni talpă
[mm]
L
[mm]
b1 x l1
[mm]
STA F 160-Q 160 x 200 230 11 x 20

Configurație:
Placă de bază sudată la Octogon F 100/160
Material:
Otel, HCP

Aprobari (certificari)

Marcajul CE (declarația de performanță la www.sikla.de/downloads)
ETA-24/0471

TipG
[kg]
Amb.
[Buc]
Art.Nr.
STA F 160-Q4,81 117147
