siFramo 100
Prelungitor siFramo PK F 100 4kt
Domeniu de utilizare

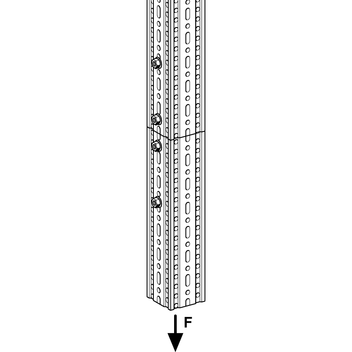

Element de conectare interioară pentru îmbinare TP F 100, potrivit în special pentru extensie verticală.
În cazul în care componenta este utilizată pentru aplicare orizontală, trebuie luat în considerare momentul încovoietor.
Montare
Se fixează cu 2 x 4 șuruburi FLS F autoformante. Pentru momentul optim de încovoiere, distanța dintre șuruburi să fie cât mai îndepărtată unul de celălalt.
Notă:
Surubul autoformant FLS F se fixeaza pe doua laturi la o distanta de minim 100 mm si se fixeaza simetric.

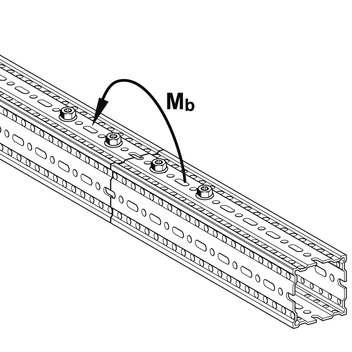

Pentru a optimiza momentul de încovoiere, FLS F trebuie instalat pentru a menține greutatea conductei a debitului efectiv - adică șuruburile sunt situate sus și jos pentru barele transversale orizontale, nu lateral.
Date tehnice

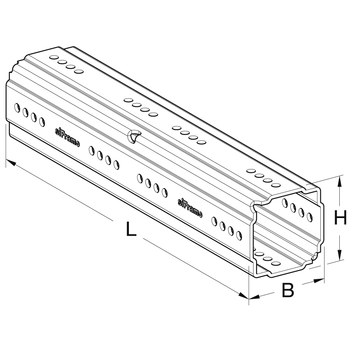

| Tip | L [mm] | H [mm] | B [mm] | Fmax [kN] | Mbmax [kNm] |
|---|---|---|---|---|---|
| PK F 100 4kt | 442,5 | 90 | 90 | 10,0 | 0,5 |
| Material: | Otel, HCP |
Aprobari (certificari)
