siFramo 80
Adaptor frontal STA F 80
Domeniu de utilizare
In combinatie cu consola portanta, consola sau profilul portant F 80 adaptorul frontal da posibilitatea de construire de traverse sau alte constructii. Găurile rotunde din placa de bază permit conectarea directă la canalele de ancorare încastrate.
Montare
In functie de cerinte se folosesc diferite modalitati de montare:
| a) | O conexiune specifica sistemului de profilul portant F 80 cu 4 suruburi autoforante FLS F. |
| b) | Insurubarea de sina ancora pe deasupra surubului ancora sau placa filetanta cu suruburi hexagonale. |

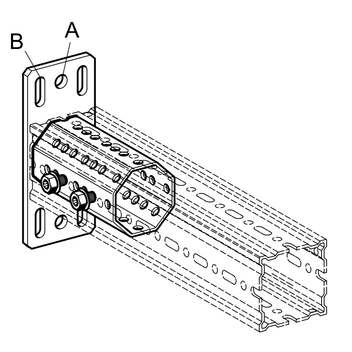

Profilul de susținere TP F 80/80 conectat la adaptorul frontal STA F 80 trebuie să fie înșurubat împreună cu 4 șuruburi Formlock FLS F. 2 șuruburi formlock fiecare FLS F trebuie înșurubate pe părți opuse.
Date tehnice
| Tip | Dimensiunea placii de baza [mm] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| STA F 80 | 190 x 80 x 8 | 14 | 20 x 11 | 148 |
| STA F 80-E | 165 x 80 x 8 | - | 20 x 11 | 148 |
| Forma de livrare: | Placa sudata cu octogonul F 80 |
| Material: | |
| Placa: | Otel, HCP |
| Octogon: | Otel, HCP |
Aprobari (certificari)
Marcaj CE (declarație de performanță la www. sikla. ro/service/downloads)
