siFramo 80

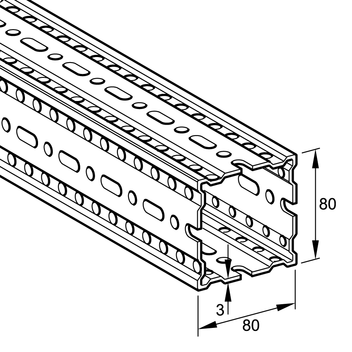

Profil de rezistenta TP F 80

Domeniu de utilizare

Profil de rezistenta multifunctional pentru realizarea de trasee, subconstructii complexe precum si 3D-Units pentru utilizari diverse.
Prin forma inchisa este posibila realizarea unei rigiditati ridicate la torsiune, o adaptare a partilor de legatura si legaturile de sustinere a tevilor in toate cele 4 parti fara restrangere. O imagine adecvata in legatura cu surubul autoforant confera realizarea fara trepte pentru forma finala.

Date tehnice

Tip
Moment de rezistenta
[cm3 ]
Moment portant
[cm4 ]
Raza portanta
[cm]
Moment torsiune lt
[cm4 ]
Sectiune A
[cm2 ]
TP F 80
Wy: 15,83
Wz: 15,83
ly: 62,47
lz: 62,47
iy: 3,58
iz: 3,58
48,40
4,85
TP F 80/30
Wy: 10,38
Wz: 4,78
ly: 35,40
lz: 6,74
iy: 3,63
iz: 1,58
8,58
2,69

Toate valorile tin cont de gaurire.

Valorile caracteristice marcate cu * reprezintă valori efective determinate prin încercări, valorile geometrice (determinate analitic) pot fi semnificativ mai mari.

Material:
Otel, HCP

Aprobari (certificari)

Marcaj CE (declarație de performanță la www.sikla.ro/service/downloads)

TipG
[kg/m]
Amb.
[m]
Art.Nr.
TP F 806,46 192539
TP F 80/304,36 113407
