Suporti

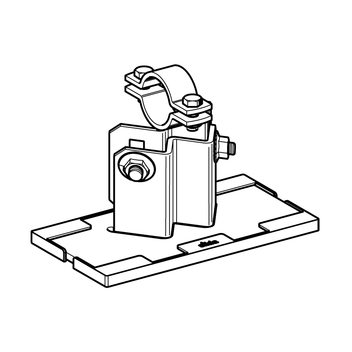

Suport glisare LA - HV

Domeniu de utilizare

Suport glisare cu inaltime reglabila pentru suport de teava culisant pe suprafete adecvate. Inaltimea reglabila in dintarea grilei 2,5 mm.
Pentru fixarea pe portanta din otel se recomanda o latime minima de 80 mm a flansei.

Livrare

Partea superioara si partea inferioara sunt reglabile si insurubate impreuna. Glisiera este montata pe partea inferioara.

Date tehnice

Tip
Inaltime H
Forma de livrare [mm]
Inaltime H
domeniu reglabil [mm]
LA - HV 90 90 88,5 ... 113,5
LA - HV 150 150 116 ... 168,5
LA - HV 200 200 171 ... 223,5

Conexiuni cu şurub momente de strangere:

Surub de prindere
Moment de stringere
[Nm]
Reglarea înălțimii
Moment de stringere
[Nm]
DN 15 - 40 40 Schrauben im Steg 80
DN 50 - 150 50 Schrauben im Steg 80

Dimensiuni:
Placa metal:
L = 250 mm x B = 100 mm
incls. Sup de glisare:
L = 256 mm x B = 105 mm

Material:
Piese din tabla:
Otel, HCP
Suruburi, Piulite:
Otel, HCP
Placa glisiera:
Polyamid 6.0, intarita cu fibra de sticla, neagra
Interval de temperaturi placa glisiera:
-20°C pana la +130°C
Temperatura mediului tf :
-20°C pana la +300°C (dacă tf > 270°C, Scoateți placa glisantă)

Aprobari (certificari)


Pipe Shoe - external monitoring PDF | 606.8 KB Overview all Pipe Shoes LA - HV PDF | 100.2 KB

Weitere Spannbereiche finden Sie in der "Pdf-Übersicht alle Typen".
Hinweis: HV 200 und Lager außerhalb des DN-Bereichs - Mindestmenge und Lieferzeit auf Anfrage.

TipD (Teava)
[mm]
G
[kg]
Amb.
[Buc]
Art.Nr.
LA - HV 90 18-22 (DN 15) 1/2"18 - 222,81 112386
LA - HV 90 23-27 (DN 20) 3/4"23 - 272,81 112387
LA - HV 90 30-34 (DN 25) 1"30 - 342,91 110035
LA - HV 90 40-44 (DN 32) 1 1/4"40 - 442,91 110036
LA - HV 90 45-49 (DN 40) 1 1/2"45 - 493,01 110037
LA - HV 90 57-61 (DN 50) 2"57 - 613,11 110038
LA - HV 90 72-77 (DN 65) 2 1/2"72 - 773,21 110039
LA - HV 90 84-89 (DN 80) 3"84 - 893,31 110040
LA - HV 90 109-115 (DN 100) 4"109 - 1153,61 110041
LA - HV 90 134-140 (DN 125) 5"134 - 1403,71 110042
LA - HV 90 163-169 (DN 150) 6"163 - 1694,81 110043

LA - HV 150 18-22 (DN 15) 1/2"18 - 223,11 112388
LA - HV 150 23-27 (DN 20) 3/4"23 - 273,11 112389
LA - HV 150 30-34 (DN 25) 1"30 - 343,21 110044
LA - HV 150 40-44 (DN 32) 1 1/4"40 - 443,21 110045
LA - HV 150 45-49 (DN 40) 1 1/2"45 - 493,31 110046
LA - HV 150 57-61 (DN 50) 2"57 - 613,51 110047
LA - HV 150 72-77 (DN 65) 2 1/2"72 - 773,61 110048
LA - HV 150 84-89 (DN 80) 3"84 - 893,61 110049
LA - HV 150 109-115 (DN 100) 4"109 - 1153,91 110050
LA - HV 150 134-140 (DN 125) 5"134 - 1404,11 110051
LA - HV 150 163-169 (DN 150) 6"163 - 1695,11 110052

LA - HV 200 18-22 (DN 15) 1/2"18 - 223,51 112390
LA - HV 200 23-27 (DN 20) 3/4"23 - 273,51 112391
LA - HV 200 30-34 (DN 25) 1"30 - 343,51 110053
LA - HV 200 40-44 (DN 32) 1 1/4"40 - 443,61 110054
LA - HV 200 45-49 (DN 40) 1 1/2"45 - 493,61 110055
LA - HV 200 57-61 (DN 50) 2"57 - 613,81 110056
LA - HV 200 72-77 (DN 65) 2 1/2"72 - 773,91 110057
LA - HV 200 84-89 (DN 80) 3"84 - 893,91 110058
LA - HV 200 109-115 (DN 100) 4"109 - 1154,31 110059
LA - HV 200 134-140 (DN 125) 5"134 - 1404,41 110060
LA - HV 200 163-169 (DN 150) 6"163 - 1695,41 110061
