Punct fix XR - H 20 (DN 15 - 50)
Domeniu de utilizare
Punct fix pentru fixarea țevilor din oțel sau oțel inoxidabil de la DN 15 până la DN 50 pe grinzi de oțel cu lățimea de 80 până la 300 mm și max. grosimea flanșei de 20 mm.
Livrare
Punct fix preasamblat, inclusiv protecție împotriva coroziunii prin contact cu ajutorul unui Învelișul cu șuruburi în U și blocuri de rulmenți glisante PA. U-bolt cu 2 piulițe hexagonale pentru a fixa poziţie.
Setul de asistență ghidată conține:
2 cârlige de prindere cu suporturi glisante
1 bara de diapozitive
1 tija filetanta M10
1 placa de fixare U-Bolt
4 piulita hexanoala M10
Montare

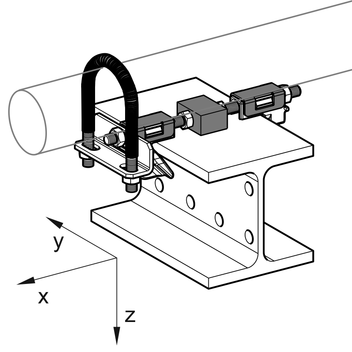

Poziționați cârligele de prindere preasamblate pe flanșa fasciculului și strângeți piulitele (la 10 Nm). Pentru lățimea fasciculului <100mm ambele piulițe ale rulmentului PA blocul din mijloc trebuie eliminat. Fixați șurubul U pe placa de fixare a șurubului U (la 30 Nm). Țeava este presată de blocurile de rulmenți PA prin prindere acțiunea șurubului în U asigurând astfel o poziție fixă a țevii.
Date tehnice

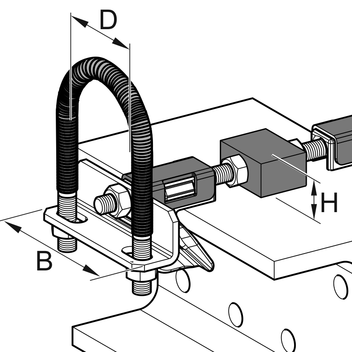

| DN | D [mm] | H [mm] | B [mm] |
|---|---|---|---|
| 15 | 22 | 20 | 72 |
| 20 | 27 | 20 | 72 |
| 25 | 34 | 20 | 72 |
| 32 | 42 | 20 | 97 |
| 40 | 48 | 20 | 97 |
| 50 | 60 | 20 | 97 |
| Tip | Latime flansa [mm] |
|---|---|
| 80/120 | 80 - 120 |
| 140/160 | 121 - 160 |
| 180/220 | 161 - 220 |
| 240/260 | 221 - 260 |
| 280/300 | 261 - 300 |
| Material: | |
| Colier U-Bolt | Otel, HCP |
| Teacă cu șuruburi în U: | Poliamidă 6.0, fără halogeni |
| Piese din tablă: | Otel, HCP |
| Tija, Piulite: | Otel, HCP |
| Blocuri PA: | Poliamidă 6.0, 30% armat cu fibră de sticlă, negru |
| Interval de temperatura: | -20 la +130° C (la blocurile PA și tubul de contracție) |
